Microscopio binocular de disección

Microscopio binocular de disección

1. IDENTIFICACIÓN DEL APARATO

Nombre: Microscopio binocular de disección.
Referencias para inventario: 2204-H / 5A014 / 36
Ubicación: Depósito Archivo / Biblioteca del RJB.
Procedencia: Laboratorios del RJB.

2. CARACTERÍSTICAS TÉCNICAS

Medidas: 37,5x23x20,5 cm.
Material: Hierro, acero, madera y vidrio.
Empleo: Microscopía.
Descripción General: Microscopio binocular diseñado para disecciones, preparaciones y observaciones biológicas que requieran poco aumento. Iluminación tanto por luz transmitida como reflejada.

3. CATALOGACIÓN-DOCUMENTACIÓN

Datación: c. 1912
Inventor/Autor/Diseñador: P. Mayer.
Constructor/Marca: Carl Zeiss.
País: Alemania.
Nº de Serie: 67751
Modelo: Stand X A.

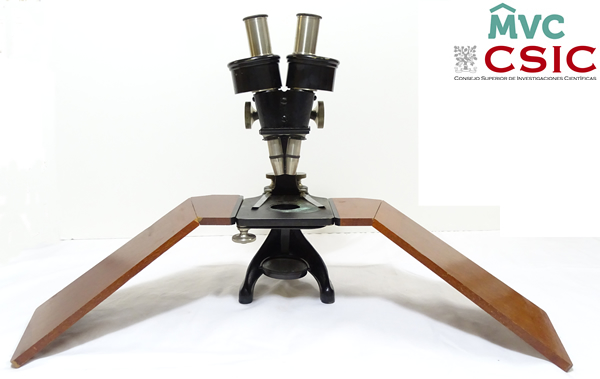

Descripción Técnica: Microscopio binocular que permite una visión estereoscópica óptima para disecciones. Además de por el par de oculares y objetivos, este modelo se distingue por un pie con tres apoyos curvos y una platina cuadrada (10 x10 cm.) con orificio circular de 3,3 cm. de diámetro. Para la iluminación transmitida cuenta con un espejo circular ligeramente cóncavo. El cuerpo del tubo binocular es desmontable. La óptica consta de dos oculares y dos objetivos en lo que podría considerarse un sistema formado por dos microscopios independientes. El conjunto de los oculares puede ajustarse a la anatomía del observador y cuenta con dos pares de prismas (de tipo Porro) para ver la imagen del derecho. El enfoque se realiza con dos mandos situados bajo el tambor de los oculares. Cuenta con un porta-filtros bajo la platina. Junto al microscopio se conserva:

- Oculares originales: Par de oculares del número 1 (x3 aumentos); un ocular nº4(x7) y dos oculares del nº3 (x5,5).
- Par de objetivos del tipo a3 (nº 5781 y 5782), que según la combinación con los oculares podría alcanzar los 61 aumentos.
- Par de objetivos del tipo 55 (nº 6415 y 6416), que según la combinación con los oculares podría alcanzar los 16 aumentos.
- Par de objetivos del tipo a0 (nº 4915 y 4916), que según la combinación con los oculares podría alcanzar los 27 aumentos.
- Dos reposamanos laterales de caoba.
- Caja original (20,5x22x36 cm.) de caoba finamente pulida.

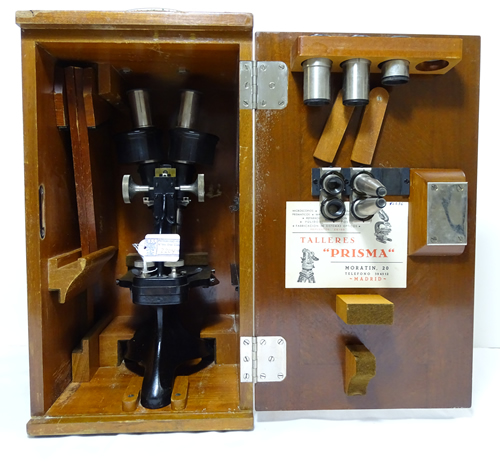

Caja con el Microscopio binocular de disección

4. ESTADO DE CONSERVACIÓN: Bueno, prácticamente completo: faltan objetivos (a2 y P1) y un ocular nº4. Platina con manchas.

El microscopio se encuentra en mal estado, se encuentra roto por el brazo por encima de su articulación con el trípode. El tubo óptico esta doblado a la altura del ocular.
La empresa comercializadora del microscopio fue "Talleres Prisma" como demuestra un cartel situado en la puerta de la caja.

5. OTROS DATOS:

Fecha de Inventario: 29/05/1995
Autora del Inventario: Esther García Guillén (RJB).
Fotografía: 27/02/2019
Fecha Catalogación: 17/07/2019
Autor Catalogación: Esteban Moreno Gómez (Plan de Recuperación de ICIH del CSIC).

6. MÁS INFORMACIÓN

Es el mismo modelo que el microscopio 5A012 de esta misma colección.

7. REFERENCIAS BIBLIOGRÁFICAS y ENLACES

- Microscopes and Accessories for the Microscope, Carl Zeiss, Jena, 35th Edition. 35th ed., Jena. Mikro 184. 1913. [Págs. 26, 68-73].
- Instrumentos de la ciencia española. Los aparatos históricos del CSIC. E. Moreno Gómez. Colección Divulgación. Nº 30. Editorial CSIC. Libros de la Catarata. 192 pp. 2019. [p121-123. Fig. 5.19].
