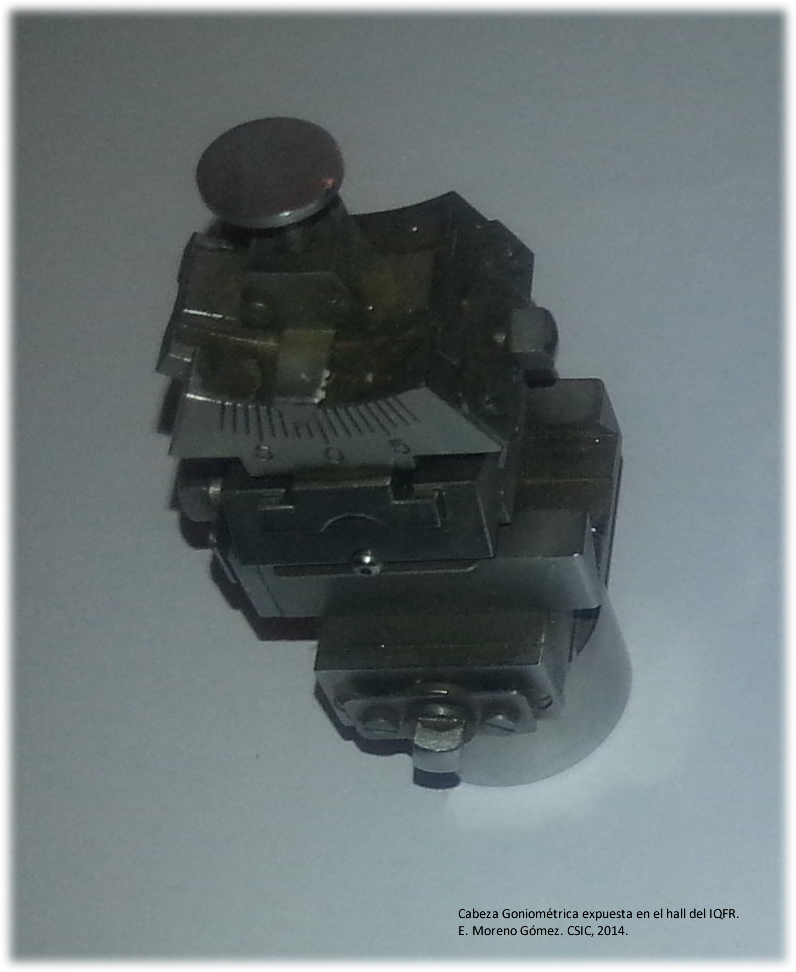

Cabezas goniométricas

cabeza goniométrica
  • Nombre: Cabeza Goniométrica
  • Constructor/Marca: Instituto Física Aplicada "Leonardo Torres Quevedo".
  • País: España.
  • Datación: c. 1945
  • Ubicación actual: Instituto de Química Física Rocasolano (IQFR) / también en el ITEFI

Descripción

En los talleres del IFA se construyeron multitud de instrumentos encaminados a investigar la estructura de los cristales por métodos de difracción de rayos X.
Un accesorio común a este instrumental son las cabezas goniométricas utilizadas en dispositivos como las Cámaras de Weissenberg o las de de Jong y Bouman.

Las cabezas goniométricas son dispositivos donde montar el cristala estudiar (fijado con cemento o masilla en la cúspide de la cabeza) que tienen tres ejes de rotación perpendiculares entre si. Este tipo de portamuestras son utilizados cuando se requiere fijar el cristal en alguna orientación particular relativa al haz de rayos X.

La cabeza goniométrica se utiliza para poder hacer coincidir una arista o un eje cristalino con el eje de rotación de un goniómetro, o con el eje de rotación de los cristales en estudios por el método de Bragg o de Weissenberg. La plataforma en que se monta el cristal permite los respectivos movimientos de rotación.

  • Instituto de Física Aplicada "Leonardo Torres Quevedo". Consejo Superior de Investigaciones Científicas. Catálogo nº1. (p.1-2).
  • MARTÍNEZ RIPOLL, M. & HERNÁNDEZ CANO, F. "Difracción experimental". Departamento de Cristalografía y Biología Estructural. CSIC.
Museo Virtual de la Ciencia del CSIC. Aparatos e Instrumentos Científicos del CSIC. Cabeza Goniométrica.
Autor de la Ficha: Esteban Moreno Gómez
