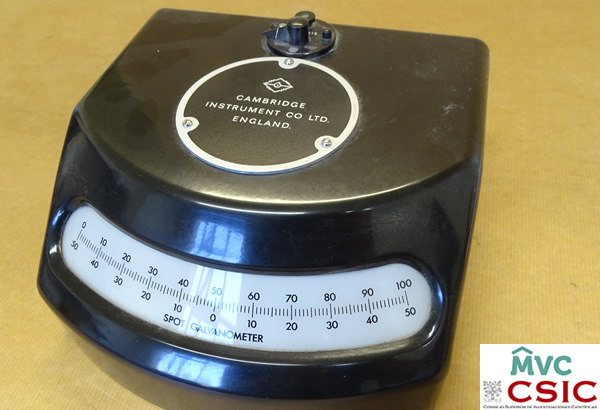

Galvanómetro
1. IDENTIFICACIÓN DEL APARATO
Nombre: Galvanómetro.
Referencias para inventario: 10B016 / EEADCI00085 / 1127-H
Ubicación: Vitrina en la EEAD.
Procedencia: Departamento de Nutrición Vegetal.
2. CARACTERÍSTICAS TÉCNICAS
Medidas: 10 x 20 x 18 cm.
Material: Hierro, baquelita.
Empleo: Medida de la intensidad de corriente eléctrica.
Descripción General: Galvanómetro de bobina móvil.
3. CATALOGACIÓN-DOCUMENTACIÓN
Datación: 1969
Constructor/Marca: Cambridge Instrument Co. Ltd.
País: Reino Unido.
Modelo: Spot 41154/2
Nº de serie: 435579
Descripción Técnica: Galvanómetro de bobina móvil. La lectura de la medida se realiza por la marca de un punto luminoso, que proviene de un haz de luz reflejado en un espejo, en la escala graduada de la parte frontal del instrumento. Este modelo incorpora un transformador de 6 voltios, una bombilla incandescente y un sistema óptico que incluye un espejo y una lente. Opera con una resistencia interna de 450 ohmios y la lectura ofrece sensibilidad al microamperio.
El instrumento era utilizado en junto al Absorciómetro Spekker 10B012.
4. ESTADO DE CONSERVACIÓN: Bueno, completo.
Conserva etiqueta del test de certificado realizado el 10 de marzo de 1969.
Se conserva otro galvanómetro que operaria con el otro Absorciómetro Spekker inventariado en la EE Aula Dei.
5. OTROS DATOS:
Fecha de inventario: 30/10/2017
Autora del Inventario: Isabel Armillas Molinos
Fotografía: 30/10/2017
Fecha Catalogación: 17/12/2018
Autores Catalogación: Isabel Armillas Molinos (EEAD) y Esteban Moreno Gómez (Plan de Recuperación de ICIH del CSIC).
6. REFERENCIAS BIBLIOGRÁFICAS y ENLACES:
- Spot and short-period galvanometers. The Cambridge Instrument Co., Ltd. Journal of Scientific Instruments. 13. 372. 1936.
- Cambridge Instruments Spot Galvanometers. Richards Radios.
