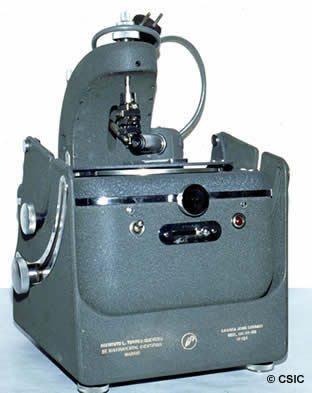

Cámara de Jong y Bouman

1. IDENTIFICACIÓN DEL APARATO

Nombre: Cámara de Jong y Bouman.
Números Relacionados:
Ref. Inventariales Ant.: Patr. 1733-H.
Ubicación: Sala de Juntas. Vitrina.

2. CARACTERÍSTICAS TÉCNICAS

Medidas: 37x27x25 cm.
Material: Hierro / Acero.
Empleo: Cristalografía mediante rayos X.
Descripción General: Cámara para análisis cristalográficos por medio de rayos x.

3. CATALOGACIÓN-DOCUMENTACIÓN

Datación: 1949.
Inventor/Autor: de W.F.Jong y J.Bouman.
Constructor/Marca: IFA.
País: España.
Número de Serie: 155.
Modelo: MA 49-05.
Descripción Técnica: Este tipo de cámara permite obtener fotografías de la red recíproca de un cristal sin distorsión geométrica. Una película plana se hace coincidir con un plano reticular del retículo polar y la película gira alrededor de un eje que pasa por el punto de intersección del rayo primario con la esfera de Ewald y es paralelo al eje de rotación cel cristal, siendo las rotaciones del cristal y la película en el mismo sentido y con igual velocidad.

4.ESTADO DE CONSERVACIÓN: sucio.

Problemas Específicos: completo.

5. REFERENCIAS BIBLIOGRÁFICAS Y DOCUMENTALES:

- Memoria 1949. Secretaría General. Consejo Superior de Investigaciones Científicas. Madrid, 1950. (p.314).
- BUERGER, M.J. "X-Ray Crystallography. An Introduction to the Investigation of Crystals by Their Diffraction of Monochromatic X-Radiation". Canadá, 1942.
- TORROJA, J.M., AMOROS, J.L. y PAJARES DIAZ, E. Una Nueva cámara para el registro directo de la red recíproca". Revista de Ciencia Aplicada. Num.27. Año VI- Fasc.4. Madrid, 1952. (p.325-330).

6. OBSERVACIONES: Este aparato se encuentra recogido en una colección fotográfica hecha en el Instituto. No se restaura.

Fecha de Catalogación: 18/06/96
Fecha de Inventario: 22/04/96
Autor Inventario: Roberto Moreno/Ana Romero
Autor Catalogación: Roberto Moreno/Ana Romero
